Wie funktioniert eine Brückenwaage? Technische Grundprinzipien erklärt.

A Brückenwaage ist wie eine riesige Waage, die auf dem Boden installiert ist. Seine Hauptaufgabe besteht darin, den Leuten mitzuteilen, wie viel ein großer LKW wiegt, nachdem er mit Gütern beladen ist.

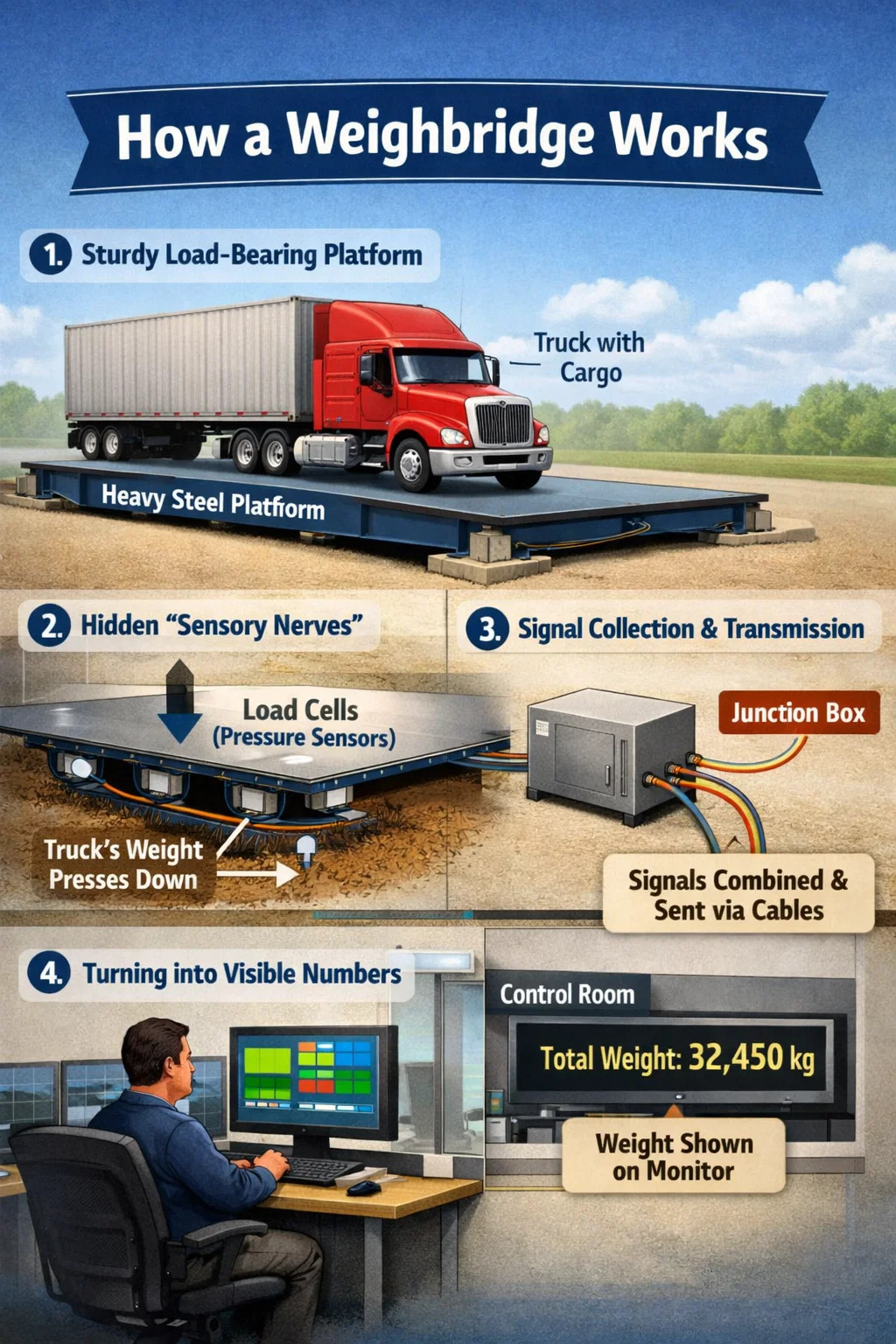

Hier finden Sie eine Erklärung zur Funktionsweise einer Brückenwaage:

1. Stabile tragende Plattform

Zuerst sehen Sie eine riesige ebene Fläche – das ist die Wägeplattform. Es besteht normalerweise aus schweren Stahlplatten oder Beton und wird flach auf den Boden (oder in eine Grube) gelegt. Diese Plattform muss sehr stark sein, da ihre Aufgabe darin besteht, Lastkraftwagen und Fracht mit einem Gewicht von mehreren zehn oder sogar Hunderten Tonnen zu tragen.

2. Verborgene „sensorische Nerven“

Unter der großen Plattform befinden sich mehrere Schlüsselkomponenten, sogenannte Wägezellen. Man kann sie sich als Drucksensoren vorstellen.
Wenn ein LKW auf die Waage fährt, drückt das Gewicht des LKWs senkrecht nach unten auf die Plattform.
Die Plattform überträgt diesen Druck dann an die darunter liegenden Sensoren.
Wenn die Sensoren den Druck spüren, erzeugen sie ein schwaches elektrisches Signal. Je größer der Druck, desto stärker das Signal.

3. Signalerfassung und -übertragung

Die Signale jedes Sensors werden in einer Anschlussdose gesammelt. Die Funktion des Anschlusskastens besteht darin, die Drucksignale von verschiedenen Stellen (z. B. vorne, hinten, linke und rechte Räder) zu kombinieren, um sicherzustellen, dass das Endgewicht unabhängig von der Position des Staplers auf der Plattform genau ist.

4. In sichtbare Zahlen verwandeln

Das kombinierte Signal wird über ein Kabel an die Instrumententafel oder den Computermonitor eines Kontrollraums übertragen.
Die Elektronik im Armaturenbrett „übersetzt“ die komplexen elektrischen Signale in für jedermann verständliche Gewichtszahlen.
Der Fahrer, der im Kontrollraum sitzt, kann das Gesamtgewicht des LKWs in Echtzeit sehen.
