Wie Wägezellen funktionieren: Die Wissenschaft hinter der Genauigkeit von Wägebrücken

Wie eine Wägezelle funktioniert: Die kurze Antwort

Eine Wägezelle wandelt mechanische Kraft – Gewicht – in ein elektrisches Signal um. Im Inneren jeder Wägezelle befindet sich ein Metallelement, das sich unter Belastung leicht verformt. An diesem Element sind Dehnungsmessstreifen befestigt: dünne Widerstandsfolien, deren elektrischer Widerstand sich ändert, wenn sie sich ausdehnen oder zusammendrücken. Diese Widerstandsänderung erzeugt eine messbare Ausgangsspannung proportional zur ausgeübten Kraft. In einem Brückenwaage Dabei werden mehrere Wägezellen unter dem Deck platziert und ihre kombinierten elektrischen Signale werden von einem Anzeigegerät oder einer Anschlussdose verarbeitet, um einen Gewichtsmesswert anzuzeigen.

Das ist der Kernmechanismus. Alles andere – hermetische Abdichtung, Temperaturkompensation, Überlastschutz, digitaler Ausgang – ist eine Technik, die auf diesem Grundprinzip basiert. Es ist wichtig, die Details zu verstehen, da die Auswahl, Installation und Wartung der Wägezelle direkt davon abhängt, wie genau und zuverlässig eine Wägebrücke über Jahre hinweg funktioniert.

Der Dehnungsmessstreifen: Herzstück jeder Wägezelle

Der Dehnungsmessstreifen ist das Sensorelement, das die Wägezellentechnologie ermöglicht. Es besteht aus einem feinen Metallfolienmuster – typischerweise einer Nickel-Chrom-Legierung – das mit Klebstoff auf die Oberfläche eines elastischen Metallkörpers, normalerweise hochwertiger legierter Stahl oder Edelstahl, geklebt wird. Wenn sich der Metallkörper unter der Belastung verformt, verformt sich auch die Folie. Dadurch ändert sich der elektrische Widerstand der Folie entsprechend einem Zusammenhang, der durch den Gauge-Faktor (GF) beschrieben wird.

Der K-Faktor für die meisten metallischen Dehnungsmessstreifen beträgt ungefähr 2.0 Das bedeutet, dass eine Dehnung von 0,1 % eine Widerstandsänderung von 0,2 % bewirkt. Bei einem standardmäßigen 350-Ohm-Dehnmessstreifen entspricht dies einer Widerstandsänderung von etwa 0,7 Ohm – ein winziger Wert, der für eine genaue Messung eine sorgfältige Schaltungskonstruktion erfordert.

Der Wheatstone Bridge Circuit

Wägezellen verwenden vier Dehnungsmessstreifen, die in einer Wheatstone-Brückenkonfiguration angeordnet sind. Zwei Messgeräte werden auf Zug gesetzt (sie verlängern sich unter Belastung) und zwei auf Druck (sie verkürzen sich unter Belastung). Diese Anordnung bietet mehrere entscheidende Vorteile:

• Das Ausgangssignal wird im Vergleich zur Verwendung eines einzelnen Messgeräts verdoppelt, wodurch die Empfindlichkeit verbessert wird.
• Temperatureffekte heben sich auf, da alle vier Messgeräte der gleichen thermischen Umgebung ausgesetzt sind.
• Nichtlinearitätsfehler werden durch die entgegengesetzte Messanordnung reduziert.
• Die Brücke erzeugt einen Null-Ausgang bei Null-Last (ein Null-Ausgang), wodurch das Signal einfacher zu verarbeiten ist.

Eine Standard-Erregerspannung von 5 bis 15 Volt Gleichstrom wird quer über die Brücke aufgetragen. Bei Nennkapazität erzeugt die Brücke typischerweise einen Ausgang im Millivolt-Bereich 2 mV/V , was bedeutet, dass eine 10-V-Erregung bei Volllast 20 mV erzeugt. Dieses Signal wird dann verstärkt und verarbeitet.

In Wägebrücken verwendete Wägezellentypen

Nicht alle Wägezellen haben die gleiche Geometrie. Die innere Form des elastischen Elements bestimmt, wie es sich verformt, was sich auf die Genauigkeit, den Kapazitätsbereich und die Eignung für verschiedene Wägebrückenkonfigurationen auswirkt.

Druckkraftmesszellen

Dies ist der am häufigsten vorkommende Typ bei gruben- und oberflächenmontierten Wägebrücken. Sie sind so konzipiert, dass sie Lasten in einer einzigen Achse – also gerade nach unten – tragen können, und sind typischerweise zylindrisch oder pfannkuchenförmig. In LKW-Waagen eingesetzte Kompressionszellen bewältigen Kapazitäten von 50 Tonnen bis über 150 Tonnen pro Zelle , mit sechs bis zwölf Zellen, die üblicherweise ein komplettes Wiegebrückendeck unterstützen. Sie sind robust, einfach zu installieren und bewältigen seitliche Belastungen einigermaßen gut, wenn sie mit geeigneten Montageteilen ausgestattet sind.

Biegebalken-Wägezellen

Biegebalkenzellen arbeiten nach dem Ausleger- oder Doppelbalkenprinzip. Die Last wird an einem oder zwei Punkten entlang eines am anderen Ende befestigten Balkens aufgebracht und führt zu einer Biegung. An der Stelle des maximalen Biegemoments angebrachte Dehnungsmessstreifen erfassen diese Verformung. Diese Zellen sind bei Plattformwaagen mit niedrigem Profil und bestimmten tragbaren Wägebrückenkonstruktionen beliebt, da sie in einem sehr flachen Deckprofil installiert werden können. Sie werden typischerweise für Kapazitäten unter verwendet 20 Tonnen pro Zelle .

Scherstab-Wägezellen

Scherstabzellen messen eher Scherspannung als Biegung oder direkte Kompression. Die Dehnungsmessstreifen sind im 45-Grad-Winkel zur Strahlachse ausgerichtet, um die maximale Scherdehnung zu erfassen. Diese Konstruktion ist äußerst unempfindlich gegenüber dem Punkt der Lastaufbringung – ein wesentlicher Vorteil bei Wägebrückenanwendungen, bei denen die Achslast eines Fahrzeugs möglicherweise nicht an einer genauen Position landet. Scherbalken bieten eine hervorragende Genauigkeit, die typischerweise erreicht wird OIML-Klasse C3 oder besser und werden häufig sowohl in tragbaren Achswaagen als auch in permanenten Wägebrückeninstallationen eingesetzt.

Einzelpunkt-Wägezellen

Einzelpunktzellen sind so konstruiert, dass sie innerhalb bestimmter Grenzen genaue Messwerte liefern, unabhängig davon, wo die Last auf einer Plattform platziert wird. Sie werden hauptsächlich in kleineren Plattformwaagen eingesetzt und sind selten in großen LKW-Waagen zu finden. Sie tauchen jedoch in einigen Achsauflagewaagen auf, die für schnelle Kontrollen am Straßenrand eingesetzt werden.

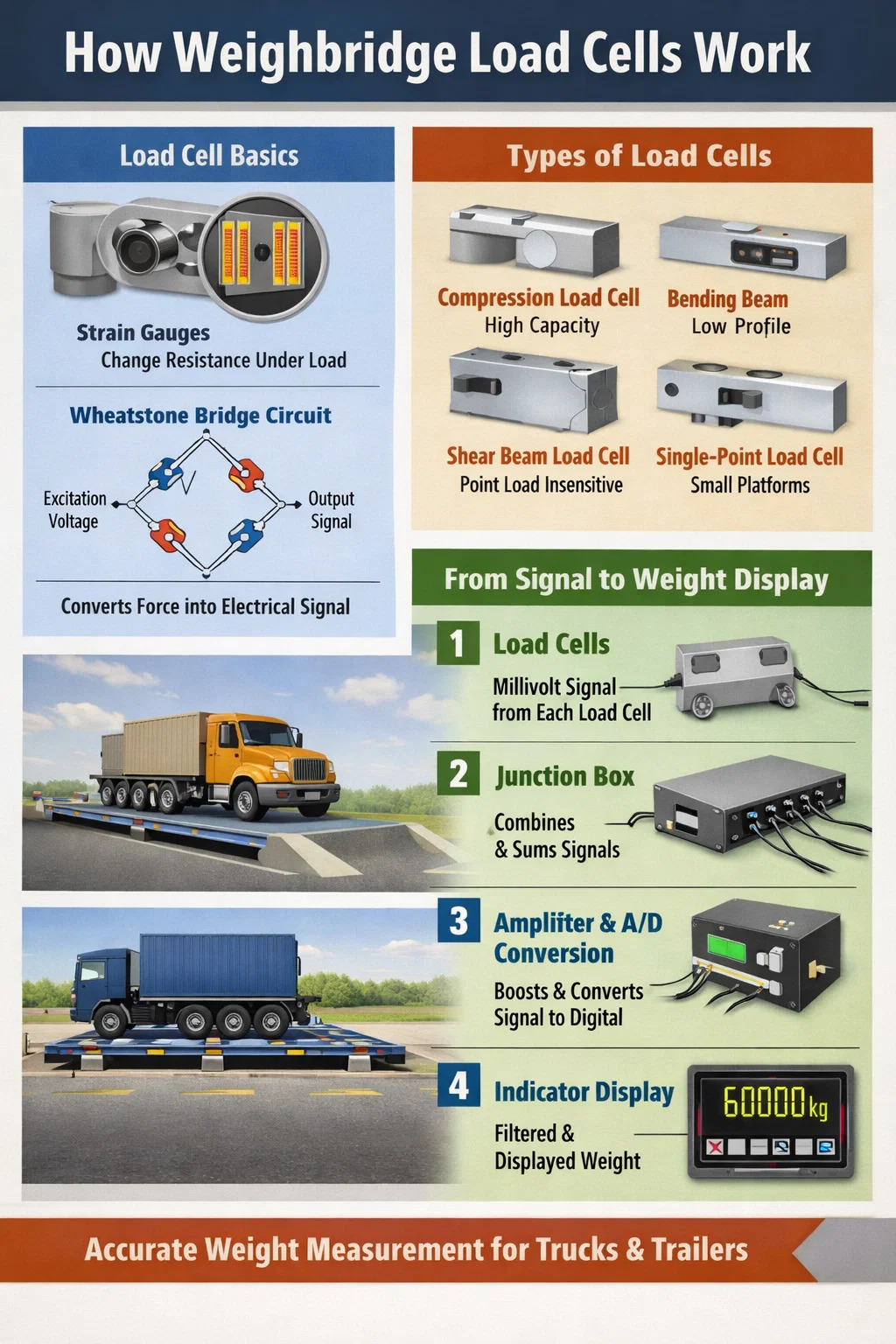

Vom Rohsignal zur Gewichtsablesung: Der Signalweg in einer Wägebrücke

Zu verstehen, wie eine Wägezelle isoliert funktioniert, ist nur ein Teil des Gesamtbildes. Bei einer Wägebrücke arbeiten mehrere Wägezellen zusammen und ihre Signale durchlaufen mehrere Verarbeitungsstufen, bevor ein Gewichtswert auf dem Display erscheint.

Schritt 1: Einzelzellenausgabe

Jede Wägezelle unter dem Wägebrückendeck erzeugt ein Signal im Millivolt-Bereich, das proportional zur Kraft ist, die sie trägt. Da die Last eines Fahrzeugs nie perfekt zentriert ist, tragen die einzelnen Zellen ungleiche Anteile. Ein asymmetrisch geparkter 60-Tonnen-Lkw könnte eine Eckzelle mit 12 Tonnen und eine andere mit 8 Tonnen belasten.

Schritt 2: Anschlussdose und Signalsummierung

Alle einzelnen Zellkabel laufen zu einer Anschlussdose (auch Summierdose genannt). Im Inneren werden die Signale kombiniert – entweder passiv durch Widerstandssummierungsnetzwerke oder aktiv durch Verstärkung. Passive Summierungs-Anschlusskästen verwenden Trimmwiderstände, um Unterschiede in der Zellempfindlichkeit auszugleichen und sicherzustellen, dass eine 1-Tonnen-Last auf jede einzelne Zelle einen identischen Beitrag zum summierten Ausgang liefert. Dieser Kalibrierungsschritt ist von entscheidender Bedeutung: Ohne ihn würde die Position der Last auf dem Wägebrückendeck den endgültigen Messwert beeinflussen.

Schritt 3: Verstärkung und Analog-Digital-Wandlung

Das summierte Millivolt-Signal – immer noch sehr klein – gelangt zum Gewichtsindikator. Im Inneren verstärkt ein Präzisionsinstrumentenverstärker das Signal, typischerweise auf einen Bereich von 0–10 Volt. Ein Analog-Digital-Wandler (ADC) tastet dann das verstärkte Signal ab. Moderne Wägeindikatoren werden verwendet 24-Bit-ADCs , die über 16 Millionen diskrete Schritte über den gesamten Messbereich bieten. Diese Auflösung ist weitaus feiner als die gesetzlich vorgeschriebene Anzeigeschrittweite und sorgt für eine stabile und rauschresistente Anzeige.

Schritt 4: Digitale Filterung und Anzeige

Rohe ADC-Daten sind verrauscht. Windlast, Fahrzeugvibrationen und elektrische Störungen verursachen schnelle Schwankungen. Der Mikroprozessor des Indikators wendet digitale Filteralgorithmen an – oft konfigurierbare Mittelungs- oder frequenzbasierte Filter –, um einen stabilen Gewichtswert zu extrahieren. Der letztendlich angezeigte Wert wird auf den zugelassenen Teilungsschritt gerundet, der bei eichfähigen Brückenwaagen üblich ist 20 kg für eine 60-Tonnen-Waage.

Wichtige Wägezellenspezifikationen und was sie für die Leistung der Wägebrücke bedeuten

Bei der Auswahl von Wägezellen für eine Brückenwaage geben die Datenblattzahlen einen direkten Aufschluss über die Messqualität. Hier erfahren Sie, was jede Spezifikation in der Praxis tatsächlich bedeutet.

Nennkapazität (Emax)

Die Zelle ist darauf ausgelegt, die maximale Belastung genau zu messen. Aus Sicherheitsgründen sind Wägezellen in der Regel auch für eine sichere Überlast ausgelegt 150 % der Nennkapazität – und in der Regel eine ultimative Überlastung vor dauerhaften Schäden 300 % . Eine Brückenwaage, die ein zulässiges Gesamtgewicht von 60 Tonnen verarbeiten kann und von sechs Zellen getragen wird, benötigt Zellen, die für jeweils mindestens 15 Tonnen ausgelegt sind, wenn die Lastverteilung berücksichtigt wird, sowie einen ausreichenden Überlastspielraum für dynamische Belastung beim Einfahren des Fahrzeugs.

Genauigkeitsklasse (nmax)

OIML (International Organization of Legal Metrology) klassifiziert Wägezellen von Klasse A (höchste Genauigkeit) bis Klasse D (niedrigste). Typischerweise sind Wägebrücken-Wägezellen Klasse C3 oder C4 , wobei die Zahl die maximale Anzahl der Überprüfungsintervalle angibt – 3.000 bzw. 4.000. Eine C3-Wägezelle, die in einer 60-Tonnen-Wägebrücke verwendet wird, kann einen Anzeigeschritt von 60.000 kg ÷ 3.000 = 20 kg unterstützen, was den Standardanforderungen für Wägebrücken entspricht.

Kombinierter Fehler

Diese Spezifikation kombiniert Nichtlinearitäts- und Hysteresefehler in einem einzigen Wert, der normalerweise als Prozentsatz der Nennleistung ausgedrückt wird. Für eine C3-Wägezelle beträgt der kombinierte Fehler typischerweise ±0,023 % der Nennleistung oder besser . Bei einer 20-Tonnen-Zelle, die bei Volllast 2 mV/V erzeugt, entspricht dies einem Fehler von weniger als 0,9 Mikrovolt – ein außerordentlich kleiner Wert, der sorgfältige Abschirmungs- und Verkabelungspraktiken erfordert, um ihn in der gesamten Signalkette aufrechtzuerhalten.

Temperaturkoeffizienten

Wägezellen, die in Wägebrücken im Außenbereich eingesetzt werden, sind erheblichen Temperaturschwankungen ausgesetzt. Zwei Temperaturkoeffizienten sind wichtig:

• TK Null : Die Änderung der Nullleistung pro Grad Temperaturänderung, typischerweise angegeben als weniger als 0,02 % der Nennleistung pro 10 °C.
• TK-Spanne : Die Änderung der Empfindlichkeit pro Grad, typischerweise weniger als 0,008 % pro 10 °C für hochwertige Wägezellen.

In einer Wägebrücke im Freien, die bei -10 °C bis 50 °C (einem Bereich von 60 Grad) betrieben wird, würde eine Zelle mit einer TK-Spanne von 0,008 %/10 °C eine Bereichsverschiebung von erfahren 0,048 % . Im 60-Tonnen-Maßstab entspricht das einer Drift von 29 kg, die allein auf die Temperatur zurückzuführen ist. Aus diesem Grund wird die Kalibrierung der Wägebrücke immer bei Betriebstemperatur durchgeführt und eine regelmäßige erneute Überprüfung ist gesetzlich vorgeschrieben.

Schutzart (IP-Schutzart)

Wägezellen von Wägebrücken werden dauerhaft im Freien installiert, häufig in Grubenumgebungen, die Überschwemmungen, Schlamm und Hochdruckreinigung ausgesetzt sind. Die minimal akzeptable IP-Schutzart für Wägezellen von Wägebrücken beträgt IP67 (staubdicht und hält zeitweiligem Eintauchen bis zu 1 Meter stand). Viele Installationen spezifizieren IP68 oder IP69K , wobei die letztere Bewertung Wasserstrahlen mit hohem Druck und hoher Temperatur zulässt – relevant für Standorte, an denen das Wägebrückendeck regelmäßig gereinigt wird.

Analoge vs. digitale Wägezellen in Wägebrückensystemen

Herkömmliche Wägezellen geben ein analoges Millivolt-Signal aus. In den letzten zwei Jahrzehnten wurden digitale Wägezellen, die einen ADC und einen Mikroprozessor direkt im Wägezellengehäuse integrieren, in Wägebrücken immer häufiger eingesetzt. Der Unterschied ist in praktischer Hinsicht erheblich.

Analoge Wägezellensysteme

Analoge Zellen sind einfacher, kostengünstiger und mit praktisch jedem Gewichtsindikator auf dem Markt kompatibel. Ihre Millivolt-Signale sind bei langen Kabelstrecken anfällig für elektromagnetische Störungen (EMI) – ein echtes Problem an großen Industriestandorten mit schweren Maschinen. Die maximale praktische Kabellänge, bevor die Signalverschlechterung problematisch wird, beträgt ungefähr 100 bis 150 Meter mit standardmäßig abgeschirmtem Kabel.

Digitale Wägezellensysteme

Digitale Wägezellen wandeln das Dehnmessstreifensignal im Zellengehäuse in einen digitalen Wert um und übertragen die Daten über einen seriellen Bus – typischerweise RS-485 oder CAN-Bus. Zu den wichtigsten Vorteilen gehören:

• Immunität gegen elektromagnetische Störungen über lange Kabelwege mit zuverlässiger Übertragung 500 Meter oder mehr .
• Individuelle Zelldiagnose – der Indikator kann erkennen, welche spezifische Zelle ein Problem hat, anstatt nur einen Systemfehler zu erkennen.
• Automatischer Temperaturausgleich innerhalb jeder Zelle mithilfe eines eigenen Temperatursensors.
• Vereinfachtes Trimmen und Kalibrieren durch Software statt Widerstandsanpassung.

Der Kompromiss besteht in den Kosten – digitale Wägezellen sind deutlich teurer – und in der Anbieterbindung, da Zellen verschiedener Hersteller häufig inkompatible Kommunikationsprotokolle verwenden.

Wie Wägezellen in einer Wägebrücke montiert werden

Die richtige Montage ist ebenso wichtig wie die Zellqualität. Eine falsch installierte, perfekt spezifizierte Wägezelle führt zu ungenauen und instabilen Messwerten. Wiegebrücken-Wägezellenmontagesysteme müssen mehrere Aufgaben gleichzeitig erfüllen.

Vertikale Kraft übertragen und gleichzeitig seitliche Lasten abweisen

Wägezellen dienen zur Messung der Kraft in einer Achse. Seitenlasten – verursacht durch das Bremsen des Fahrzeugs, thermische Ausdehnung des Decks oder eine Fehlausrichtung des Decks – führen zu Fehlern und beschleunigen die Ermüdung. Montagebaugruppen verwenden Kippstifte, Lastknöpfe oder selbstausrichtende Wägezellenbasen, um sicherzustellen, dass außeraxiale Kräfte mechanisch abgewehrt werden. Durch die Kipphebelstiftmontage kann die Zelle leicht in jede Richtung geneigt werden, sodass nur die vertikale Komponente der aufgebrachten Kraft auf das Sensorelement übertragen wird.

Aufnahme von Wärmeausdehnungen

Ein 18 Meter langes Wägebrückendeck aus Stahl wird sich ungefähr ausdehnen 10 mm zwischen Winter- und Sommertemperaturen in einem gemäßigten Klima (unter Verwendung eines Wärmeausdehnungskoeffizienten von etwa 11,7 × 10⁻⁶ /°C und eines Temperaturbereichs von 50 °C). Die Montageteile müssen diese Bewegung ohne Blockierung ermöglichen. Konfigurationen mit festem und freiem Ende beheben dieses Problem, indem sie das Deck an einem Ende fixieren und am anderen Ende eine eingeschränkte Gleitbewegung ermöglichen, wodurch verhindert wird, dass die Wärmeausdehnung als Laständerung interpretiert wird.

Hebung verhindern

Einige Wägezellen-Montagekonstruktionen verwenden Befestigungsschrauben oder Halteklammern, um zu verhindern, dass sich das Deck bei außermittiger Belastung von den Zellen abhebt. Ohne Auftriebsbegrenzung könnte eine exzentrische Last in der Nähe eines Endes einer Wägebrücke dazu führen, dass das gegenüberliegende Ende angehoben wird, wodurch die Zellen entlastet werden und ein erheblicher Fehler entsteht. Kontrollstangenbaugruppen, die die Aufwärtsbewegung des Decks auf 2–3 mm begrenzen, gehören zum Standardbestandteil hochwertiger Wägebrückeninstallationen.

Häufige Ausfallarten von Wägezellen in Wägebrücken

Wägezellen sind robust, aber nicht unzerstörbar. Wenn sie wissen, wie sie ausfallen, können Wartungsteams Probleme erkennen, bevor sie zu erheblichen Wägefehlern oder kompletten Systemausfällen führen.

Eindringen von Feuchtigkeit

Sogar IP68-zertifizierte Zellen können beeinträchtigt werden, wenn die Kabeleinführungspunkte beschädigt sind, die Kabelanschlüsse nicht ordnungsgemäß abgedichtet sind oder wenn der Zellenkörper physische Risse aufweist. Feuchtigkeit, die die Dehnungsmessstreifen erreicht, führt zu Korrosion der Folie, Veränderungen der Klebeeigenschaften und letztendlich zu elektrischen Leckströmen zwischen den Brückenarmen. Das Symptom ist typischerweise eine allmähliche Abweichung des Nullwerts und eine erhöhte Instabilität. Prüfen des Isolationswiderstands zwischen Brückenschaltungen und dem Zellkörper (sollte größer sein). 5.000 MΩ an einer gesunden Zelle) ist ein standardmäßiger diagnostischer Schritt.

Überlastung und Müdigkeit

Eine einzelne starke Überlastung – durch einen mit hoher Geschwindigkeit auf das Deck aufprallenden Fahrzeug oder durch einen Kran, der unerwartet eine schwere Last landet – kann das elastische Element plastisch verformen. Nach der Verformung verschiebt sich der Nullpunkt der Zelle dauerhaft und kann nicht mehr neu kalibriert werden. Über Millionen von Belastungszyklen häuft sich die Ermüdung; Die meisten hochwertigen Wägezellen sind dafür ausgelegt 10 Millionen oder mehr Zyklen bei Nennkapazität, aber Stoßbelastung und Überlast verkürzen die Ermüdungslebensdauer erheblich.

Kabelschaden

Wägezellenkabel verlaufen an exponierten Stellen unter Wägebrückendecks. Schäden durch Nagetiere, wiederholtes Biegen durch Deckbewegungen und physische Quetschungen durch Schmutz sind häufige Ursachen für Kabelausfälle. Eine beschädigte Abschirmung oder ein teilweiser Bruch in einem Signalleiter führt zu Rauschen, Offset-Fehlern oder einem vollständigen Signalverlust. Der Schutz von Kabelkanälen und regelmäßige Sichtprüfungen sind einfache vorbeugende Maßnahmen, die die Lebensdauer des Systems verlängern.

Korrosion der Montageteile

Wägezellenkörper aus Edelstahl sind korrosionsbeständig, die umgebenden Montageteile aus Weichstahl – Wägezellensockel, Prüfstangen, Befestigungsschrauben – jedoch nicht. Korrodierte Hardware kann sich festsetzen, die notwendigen kleinen Bewegungen während der Wärmeausdehnung verhindern und Seitenkräfte auf die Wägezelle einwirken lassen. Ein jährlicher Inspektions- und Schmierplan für die Montageteile ist eine Mindestwartungsanforderung.

Kalibrierung: Verbindung der Wägezellenphysik mit gesetzlicher Genauigkeit

Die Ausgabe einer Wägezelle in Millivolt ist bedeutungslos, bis sie anhand bekannter Referenzgewichte kalibriert wird. Durch die Kalibrierung wird die mathematische Beziehung zwischen der elektrischen Leistung und dem angezeigten Gewicht hergestellt, und eine regelmäßige Neukalibrierung bestätigt, dass sich die Beziehung nicht verändert hat.

Eigengewichtskalibrierung

Der Goldstandard für die Brückenwaagenkalibrierung besteht normalerweise darin, die Plattform mit zertifizierten Testgewichten bekannter Masse zu belasten Zertifizierte Massen der Klasse M1 oder F2 rückführbar auf nationale Standards. Der Indikator wird so eingestellt, dass der angezeigte Messwert an mehreren Punkten über den gesamten Messbereich mit dem aufgebrachten Gewicht übereinstimmt. Bei einer 60-Tonnen-Wägebrücke umfasst die Kalibrierung typischerweise Testlasten bei 0, 20 %, 50 % und 100 % der maximalen Kapazität.

Ersatzgewichtskalibrierung

Der Transport und die Handhabung ausreichender Prüfgewichte für eine Kalibrierung mit voller Kapazität ist teuer und logistisch anspruchsvoll. Ersatzgewichtsmethoden – die Verwendung eines hydraulischen Wägezellen-Referenzgeräts oder eines Fahrzeugs mit überprüftem Gewicht – ermöglichen Kalibrierungsprüfungen zu geringeren Kosten. Diese Methoden werden von vielen nationalen Eich- und Maßbehörden für die regelmäßige Überprüfung zwischen Kalibrierungen mit vollem Eigengewicht akzeptiert, sofern die Erstkalibrierung mit Eigengewichten durchgeführt wurde.

Gesetzliche Überprüfungsanforderungen

Waagen, die für den Handel verwendet werden – zur Abrechnung von Kunden nach Gewicht, zur Überprüfung der Fahrzeugkonformität oder zur steuerlichen Messung – müssen regelmäßig von einer autorisierten Prüfstelle überprüft werden. In der Europäischen Union legt die Richtlinie über nichtselbsttätige Waagen (NAWI) die maximal zulässigen Fehler (MPE) für Handelswaagen fest: ±0,5 Skalenschritte bei der Erstüberprüfung und ±1 Skalenintervall im Dienst. Die Überprüfungsintervalle variieren je nach Gerichtsbarkeit, sind jedoch üblich 1 bis 2 Jahre .

Praktische Tipps zur Maximierung der Lebensdauer von Wägezellen in Wägebrückenanwendungen

Wägezellen in einer gut gewarteten Brückenwaage sollten präzise bleiben 10 bis 20 Jahre . Um diese Lebensdauer zu erreichen, müssen einige Schlüsselbereiche konsequent beachtet werden.

• Setzen Sie Geschwindigkeitsbegrenzungen für die Anfahrtsrampe durch. Ein 40-Tonnen-Lkw, der mit 20 km/h auf eine Deckkante prallt, erzeugt einen dynamischen Aufprallfaktor von 1,3 bis 1,5 oder mehr, wodurch effektiv 52 bis 60 Tonnen sofort aufgebracht werden. Geschwindigkeitsrampen oder Geschwindigkeitsschilder, die die Geschwindigkeit auf 5 km/h beschränken, verringern die dynamische Belastung erheblich.
• Halten Sie die Grube trocken. Installieren Sie Sumpfpumpen mit automatischen Schwimmerschaltern in Wiegebrückeninstallationen in Schachtbauweise. Stehendes Wasser beschleunigt die Korrosion der Montageteile und erhöht das Risiko des Eindringens von Feuchtigkeit in Kabelanschlüsse.
• Überprüfen Sie die Kabelkanäle vierteljährlich. Achten Sie auf Quetschungen, Risse oder Verschiebungen, die die Kabel mechanischer Beschädigung aussetzen. Ersetzen Sie beschädigte Abschnitte, bevor ein Kabelausfall zu ungenauen Wägungen oder einem vollständigen Systemausfall führt.
• Protokollieren Sie regelmäßig Eckablesungen. Die meisten modernen Wägebrückenanzeigen können einzelne Zellenwerte anzeigen. Durch die regelmäßige Aufzeichnung dieser Daten wird eine Grundlinie erstellt. Eine Zelle, die zu driften beginnt, wird als sich ändernder Eckwert angezeigt, lange bevor die Gesamtgenauigkeit der Skala beeinträchtigt wird.
• Überlastung konstruktionsbedingt verhindern. Konfigurieren Sie die Anzeige so, dass sie einen Alarm auslöst, wenn sich eine Ladung der maximalen Kapazität nähert. Bei einer 60-Tonnen-Waage gibt ein Alarm bei 58 Tonnen den Bedienern Zeit, den Ladevorgang zu stoppen, bevor die Zellen über ihre Nennkapazität hinaus belastet werden.
• Schmieren Sie die Montageteile jährlich neu. Eine Anti-Seize-Verbindung auf den Montageflächen der Wägezellenbasis und den Gewinden der Prüfstäbe verhindert Korrosionsverklebungen und stellt sicher, dass die kleinen Bewegungen, die für eine genaue Messung erforderlich sind, weiterhin auftreten können.

Wie die Genauigkeit der Wägebrücke durch die Anzahl und Platzierung der Wägezellen beeinflusst wird

Die Anzahl und Platzierung der Wägezellen unter einem Wägebrückendeck beeinflusst sowohl die Messgenauigkeit als auch die Systemredundanz. Es gibt keinen einzigen universellen Standard – Konfigurationen werden basierend auf der Decklänge, den erwarteten Fahrzeugtypen und den Genauigkeitsanforderungen ausgewählt.

Typischerweise wird eine standardmäßige 18-Meter-Einzelplattformwaage verwendet 6 Wägezellen : zwei unter jedem der drei Hauptquerträger. Dies sorgt für eine gute Lastverteilung und ausreichende Redundanz – wenn eine Zelle ausfällt, kann das System den Ausfall häufig anhand einer unausgeglichenen Eckmessung und nicht aufgrund einer katastrophalen Ungenauigkeit erkennen. Einige hochpräzise Anwendungen verwenden 8 Zellen unter vier Querträgern für eine bessere Abdeckung.

Mehrstöckige Achswaagen – bei denen jedes Deck einzelne Achsgruppen separat wiegt – erfordern separate Zellensätze unter jedem Deck, wobei jede Zellengruppe unabhängig verarbeitet wird. Eine vierstöckige Achswaage könnte nützlich sein 16 bis 24 Wägezellen Insgesamt wurde jede Gruppe unabhängig kalibriert, um sicherzustellen, dass die Summe der einzelnen Achswerte dem gesamten Fahrzeuggewicht entspricht, das gemessen wird, wenn das Fahrzeug als Ganzes gewogen wird.

Die Symmetrie der Zellenplatzierung ist wichtig. Asymmetrisch platzierte Zellen erzeugen eine ungleichmäßige Empfindlichkeitskarte über die Deckoberfläche: Lasten in der Nähe eines Zellclusters werden genauer registriert als Lasten, die in der Mitte zwischen den Zellen positioniert sind. Bei der Qualitätsinstallationspraxis wird die Eckenempfindlichkeit einer abgeschlossenen Installation überprüft, indem an jeder Ecke eine Referenzmasse angebracht wird und die Messwerte verglichen werden. Eine ausgewogene Installation zeigt sich Abweichung von weniger als ±0,1 % über Eckpositionen.
